QD型5－10噸吊鉤橋式起重機
QD型吊鉤橋式起重機是采用國際先進標準制造的系列產品。整機結構新穎、造型美觀、工藝性好、操作靈活平穩、安全可靠。
主要特點：
1、橋架采用箱形主梁，自動埋弧焊焊接。
2、小車導電采用工字鋼軌道電纜導電新裝置，安全可靠。
3、起升機構根據要求還可設第二套安全裝置。增加可靠性。
4、零部件標準化、系列化、通用化。
5、操縱室視野開闊，全部機構均在操縱室內操縱，工作舒適操縱靈活。 本產品廣泛適用于普通重物的裝卸與搬運，還可配以多種專用吊其進行特殊作業，當露天用時帶有防雨設備。表中數據為室內起重機用，室外起重機總重和輪壓約增加5％，起重機按使用繁忙程度分為中級（A5）和重級（A6）兩種工作制度。選用時應注明工作制度，工作環境的高、低氣溫及電源種類等技術要求。還可根據用戶要求的跨度設計制造。
技術參數 Technological parameter
起重量 | t | 5 | 10 | ||||||||||||||||
跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
大起升高度 | m | 16 | |||||||||||||||||
速度 | 起升 | A5 | m/min | 11 | 7.56 | ||||||||||||||
A6 | 15.5 | 13.3 | |||||||||||||||||
小車運行 | 37 | 43 | |||||||||||||||||
大車運行 | A5 | 89 | 91 | 90 | 91 | 84 | |||||||||||||
A6 | 115.5 | 116.8 | 115.5 | 116.8 | 112.5 | ||||||||||||||
電動機 | 起升 | A5 | 型號/kW | YZR160L-6Z/13 | YZR180L-8Z/13 | ||||||||||||||
A6 | YZR180L-6Z/15 | YZR200L-6Z/22 | |||||||||||||||||
小車運行 | YZR112M-6Z/1.8 | YZR132M-6Z/2.5 | |||||||||||||||||
大車運行 | A5 | YZR132M2-6/2×4 | YZR160M1-6/2×6.3 | YZR132M2-6/2×4 | YZR160M1-6/2×6.3 | ||||||||||||||
A6 | YZR160M1-6/2×5.5 | YZR160M2-6/2×7.5 | YZR160M1-6/2×5.5 | YZR160M2-6/2×7.5 | |||||||||||||||

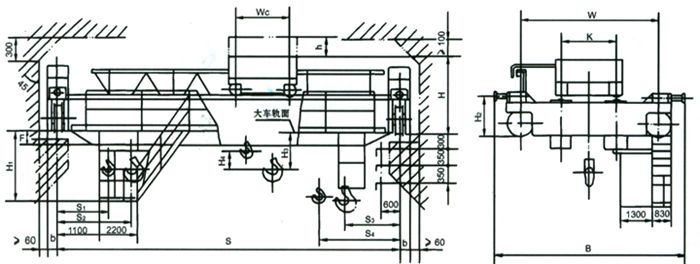

主要尺寸 | H | 1753.5 | 1876 | 1926 | |||||||||||||||
H1 | 725 | 725 | 775 | ||||||||||||||||
H2 | -24 | 126 | 226 | 376 | 526 | 676 | 826 | 976 | -24 | 126 | 226 | 376 | 526 | 628 | 778 | 928 | |||
H3 | 2526 | 2546 | 2596 | 2755 | 2906 | 2886 | 3036 | 3186 | 2526 | 2546 | 2596 | 2756 | 2906 | 2838 | 2988 | 3138 | |||
H4 | 44.5 | 544 | 494 | ||||||||||||||||
B | 4500 | 4650 | 6100 | 5150 | 5290 | 6100 | |||||||||||||
BQ | 3400 | 3550 | 5000 | 4050 | 4050 | 5000 | |||||||||||||
BX | 1100 | 1400 | |||||||||||||||||
B | 230 | ||||||||||||||||||
LX | 1400 | 2000 | |||||||||||||||||
S1 | 800 | 1000 | |||||||||||||||||
S2 | 1250 | 1350 | |||||||||||||||||
| 重量 | 小車 | A5 | t | 1.81 | 3.36 | ||||||||||||||
A6 | 2.21 | 3.47 | |||||||||||||||||
| 總重 | A5 | 13 | 14 | 16 | 19 | 21 | 26 | 29 | 32 | 15 | 17 | 19 | 21 | 24 | 28 | 32 | 35 | ||
A6 | 14 | 15 | 17 | 20 | 22 | 27 | 31 | 34 | 15 | 17 | 20 | 22 | 25 | 30 | 33 | 36 | |||
大輪壓 | A5 | t | 8 | 8.5 | 9.1 | 9.8 | 10.4 | 11.7 | 12.5 | 13.2 | 10.9 | 11.5 | 12.3 | 12.9 | 13.6 | 14.9 | 15.8 | 16.6 | |
A6 | 8.5 | 9.1 | 9.2 | 10.4 | 11.1 | 12.5 | 13.3 | 13.8 | 11.1 | 11.8 | 12.6 | 13.1 | 13.8 | 15.4 | 16.3 | 17.1 | |||
| 薦用鋼軌 | 38kg/m | 43kg/m | |||||||||||||||||
| 電源 | 三相交流 380V 50Hz | ||||||||||||||||||
